バードケージ（シンギングバード）の構造

BIRD CAGE

やっぱり、やってしまいました。

少し鳥の鳴き方の調子が悪かったので、これだけはやるまいと思っていたシンギングバードをあけて見ました。

ネジは４つでカゴが外れて、下から止めたネジ２つで中は開けられます。

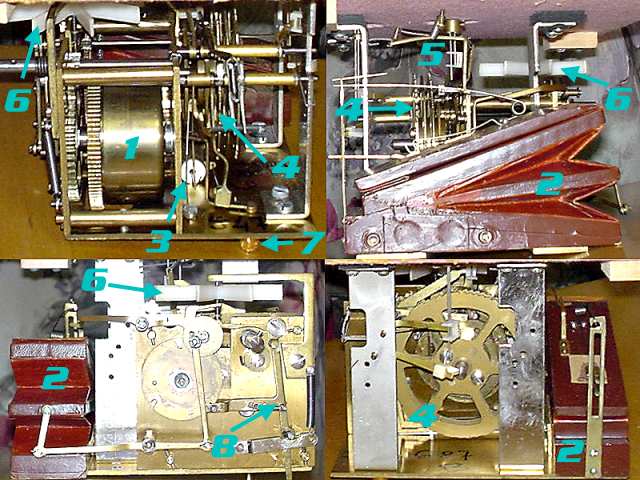

上記が４方向から取ったメカ部の写真です。

番号
１	スプリングモーター	ゼンマイです。
２	フイゴ	笛に空気を送ります。
３	笛	笛の中央に穴が見えるのは、ここをハリガネが通り中でピストン運動をして音に抑揚をつけるためです。
４	カム類	ここに付いたカムにより鳥の微妙な動きや、音を制御します。
５	鳥へのシャフト	カムから、鳥への動きは細いシャフト（ハリガネ）により伝達されます。
６	ファン（減速器）	エアブレーキは強度か軽さの問題かで樹脂で、できていました。アンティークは金属か木の皮？です。
７	安全装置？	おそらく輸送のためか、笛のピストンを止める機構がついていました。
８	プレイスイッチ	このスイッチを換えることにより、ＳＴＯＰ、ＰＬＡＹ，ＩＮＴＥＲＶＡＬ　ＰＬＡＹ　が選べます。

結局、笛のピストンを制御するカムの動きがおかしかったので、1時間ほどで無事直りました。

これで、また、しばらくは、いつものように鳴いてくれるでしょう。
